双主轴走心机SZ-125EN2
产品型号:SZ-125EN2
产品特点

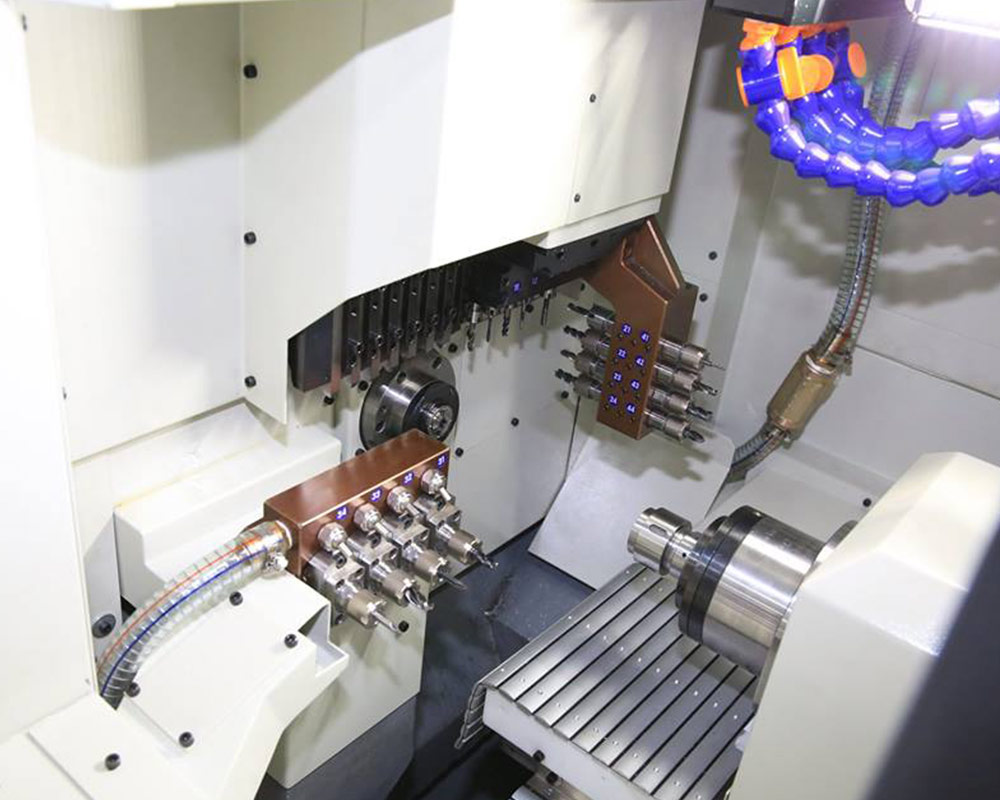

●机床主轴系统延续了内藏式电主轴,一体式电主轴结构兼具集中油冷温控模式,具有高转速、高精密、噪音低、低温升、体积小、安装简单等特点。
●标准的横向排刀结构、合理紧凑的刀具布局,刀具配置灵活,高刚性的机体结构使机床具备高稳定性、高速高精度、高复合化等优点,为客户提供高效率的车、铣复合加工能力。
●用于加工直径2mm-12mm(尤其适合2mm-8mm)规格的多品种小批量、结构较复杂、精度要求高、需要缩短生产周期的细长轴类零件。
●丰富的加工刀具系统:7位车削刀具 ,5位铣削动力刀具 。
●高精度主轴联动同步导套。
●节约化经济型无导套模式。
产品详情
加工应用:

医疗器械、五金工具、纺织机械、电子通信、航空航天等

结构配置(功能扩展):





技术参数:
型号
Model
SZ-125EN1
5轴,双主轴
5 axis, dual spindle
SZ-125EN2
5轴,双主轴
5 axis, dual spindle

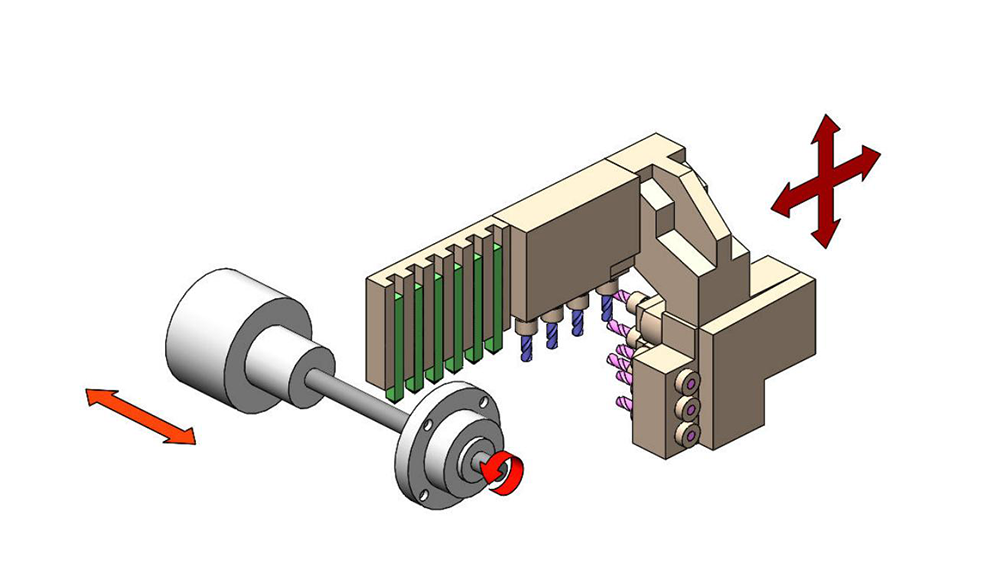

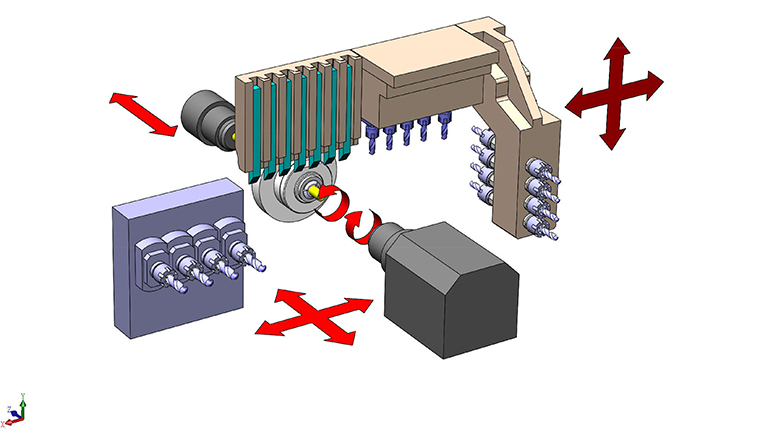

刀具排布简图
Cutting-tool layout sketch
125en1.png 125en2.png
NC装置   NC device 三菱 Mitsubishi M80 三菱 Mitsubishi M80
电源 Power source 220VAC 220VAC
机床额定功率 Lathe rated power Kw 11 11
加工范围
Machining range
最大加工直径
Max machining dia.
mm φ12 φ12
主轴最大夹持直径
Main spindle max clamping dia.
mm φ12 φ12
最大一次送料长度
Max feed length (once)
mm Max 205 Max 205
主/背轴
Main/sub spindle
主轴功率
Main spindle power
Kw 1.5/2.2 1.5/2.2
背轴功率
Sub spindle power
Kw 1.5/2.2 1.5/2.2
主轴最大通孔直径
Main spindle max through hole dia.
mm Max φ13 Max φ13
C轴分度
C axis resolution
° C1/C2 0.001° C1/C2 0.001°
主/背轴转速
Main/sub spindle rev speed
rpm Max12000/12000 Max12000/12000
背轴最大夹持直径
Sub spindle max clamping dia.
mm Max φ12 Max φ12
背轴最大通孔直径
Sub spindle max through hole dia.
mm Max φ13 Max φ13
主轴最大行程
Main spindle max travel
有导套 With guide bush mm 205 205
无导套 Non guide bush mm 308 308
最大刀具安装数量 Max tool installed qty. pcs 20 20
车削刀具 OD Turning   tool 数量×型号 Qty.×Model 7×□10 7×□10
侧铣刀具
Cross live tool
数量×型号 Qty.×Model 5×ER11 5×ER11
钻孔直径 Drilling dia. mm Max Φ7 Max Φ7
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
Max M6 Max M6
动力头转速Live tool rev speed rpm Max 5000 Max 5000
动力头功率 Live tool power Kw 1 1
端面刀具
End-face tool
    (主轴Main spindle)
固定
    Fixed
数量×型号 Qty.×Model 4×ER16 4×ER16
钻孔直径 Drilling dia. mm Max φ10 Max φ10
螺纹加工(攻丝/板牙)
    Tapping/Threading die dia.
Max M8 Max M8
动力
Live
数量×型号 Qty.×Model - -
钻孔直径 Drilling dia. mm - -
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
- -

动力头转速

Live tool rev speed

rpm - -
动力头功率 Live tool power Kw - -
背面刀具
Back end-face tool
    (背轴Sub spindle)
固定
    Fixed
数量×型号 Qty.×Model 4×ER16 -
钻孔直径 Drilling dia. mm Max φ10 -
螺纹加工(攻丝/板牙)
    Tapping/Threading die dia.
Max M8 -
动力
Live
数量×型号 Qty.×Model - *4×ER16
钻孔直径 Drilling dia. mm - Max φ8
螺纹加工(攻丝/板牙)
    Tapping/Threading die dia.
- Max M6
动力头转速 Live tool rev speed rpm - Max 5000
动力头功率 Live tool power Kw - 1.0
快速进给速度 Rapid feed speed m/min 30(Z1/Z2/X2/Y)
    15(X1)
30(Z1/Z2/X2/Y)
    15(X1)
进给电机功率 Feed motor power Kw 1.0(Z1/Z2/X1/X2/Y) 1.0(Z1/Z2/X1/X2/Y)
切削油泵功率 Cutting oil pump power Kw 0.4 0.4
主/背轴冷却油泵功率 Main/sub spindle cooling oil pump power Kw 0.12 0.12
润滑油泵功率 Lubricating oil pump power Kw 0.004 0.004
接料盒最大接料长度
Max collecting length of workpieces collect box
mm 80 80
主轴高度(主/背轴距离床身最底部)
Main/sub spindle center to the bottom of lathe body
mm 990 990
切削油箱体积 Cutting oil   tank volume L 160 160
净重 Net weight Kg 2500 2500
外形尺寸(长×宽×高)Dimensions(L×W×H) mm 2068×1210×1698 2068×1210×1698

注Notes :

1.车削刀具长度OD Turning tool length : 125mm

2.*4×ER16:标配z支动力、2支固定刀座(可选4支抽芯动力刀座)

*4×ER16: Standard 2 live and 2 fixed tool holder (Option: 4 live tool holder)

技术参数如有变更,恕不另行通知。

Technical parameters are subject to change without prior notice.

12系列12series
选配系统 OP   system SYNTEC 22TB/220TB FANUC Oi-TF Plus
电源 Power   source 380VAC 200VAC
动力头功率 Live   tool power 1Kw 0.75Kw
动力头转速 Live   tool rev speed 5000rpm 4000rpm
进给电机功率 Feed motor power 1.0Kw(Z1/Z2/X1/X2/Y) 0.75Kw(Z1/Z2/X1/X2/Y)
快速进给速度 Rapid feed speed 30(Z1/Z2/X2/Y)
24(X1)
30(Z1/Z2/X2/Y)
24(X1)
标准配置 Standard configuration
1. 台湾新代 控制系统
Taiwan syntec control system
2. 10.4 寸彩色液晶显示
10.4 inch Color LCD display
3. 主/背轴冷却系统
Main/sub spindle cooling system
4. 润滑系统
Lricating system
5. 旋转导套装置
Rotatory guide bush
6. 主/背轴吹气装置
Main/sub spindle air blowing device
7. LED工作照明灯
Main/sub spindle air blowing device
8. 漏电保护装置
Electric leakage protection
9. 变压器
Transformer
10. 外置照明灯接口
External light connector
11. 3色警示灯
3-colour tower light
12. 上银/银泰丝杆/导轨,C3级
HIWIN/PMI screw/guide rail, Class 3
13. 油箱
Cutting oil tank
14. 主轴夹头/背轴夹头/导套各1个
Main/sub spindle collet 1pcs; guide bush 1 pcs
15. 工具箱
Tool cabinet
选配装置 Optional configuration
1. 自动送料机
Automatic bar feeder
2. 排屑机
Chip conveyor
3. 油雾收集器
Oil mist collector
4. 高压泵
High pressure pump
5. 长工件回收装置
Long workpiece collector
6. 工件传送带
Workpiece belt conveyor
7. 外置照明灯
xternal working litht
8. 断丝锥检测装置
Electric leakage protection
9. 材料切断检测装置
cut-off tool breakage detector
10. 异形材料夹紧装置
Special shaped material clamping device
11.自动灭火装置
Automatic fire extinguisher
