双主轴走心机SZ-255EN1
产品型号:SZ-255EN1
产品特点
●全新升级EN系列双主轴走心机,更高刚性!更高稳定性!
●兼并走心和走刀(有导套模式和无导套模式)两种加工模式,切换简便。
●模块化设计,可装载刀具种类丰富。
●最大加工直径20mm/26mm(20型最大20mm,25型最大26mm)
●主轴采用高速电主轴,其电磁能直接转化为机械能,无转递功率损耗,并且实现了主轴的高转速,两端功率曲线实现了低速高扭矩输出。
●采用全新热源冷却方案,对电主轴和动力头采用集中冷却,电柜使用热交换器降低温升。
●全新设计刀架结构,增强了整体结构,使切削刚性进一步增强。
产品详情
加工应用:

医疗器械、五金工具、纺织机械、电子通信、航空航天等

结构配置(功能扩展):

结构配置:

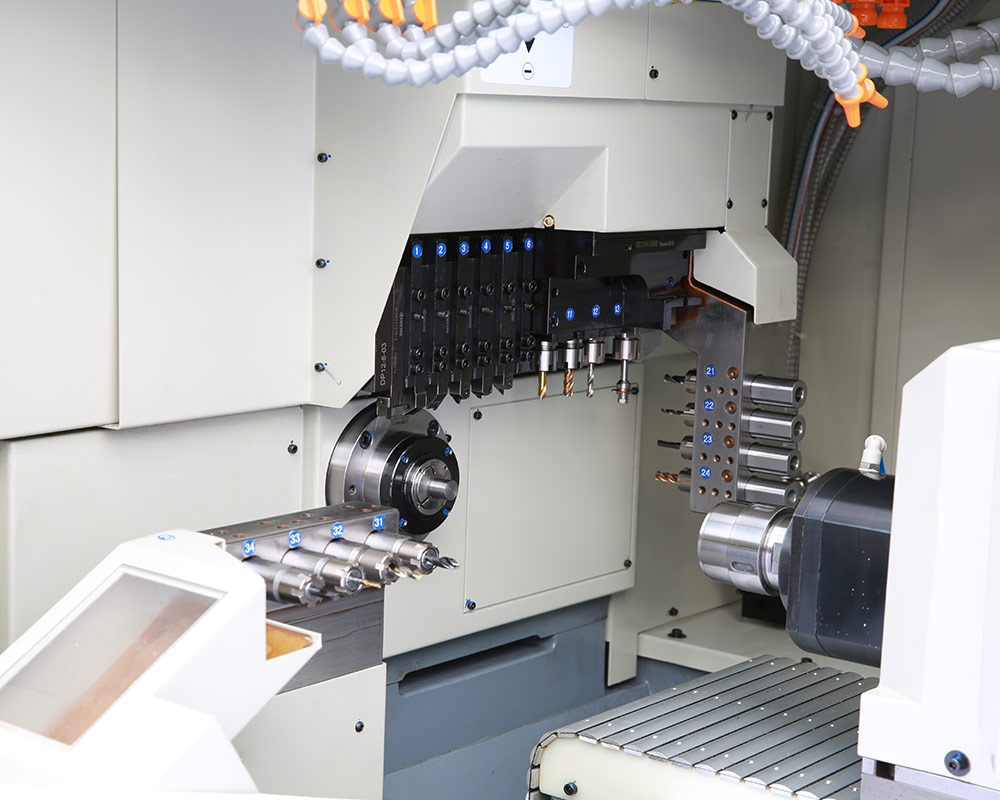

 刀具排列:




技术参数:

型号
Model
SZ-255EN1
5轴,双主轴
5 axis, dual spindle

SZ-255EN2

5轴,双主轴

5 axis, dual spindle
刀具排布简图
Cutting-tool layout sketch
NC装置 NC device三菱 Mitsubishi M80三菱 Mitsubishi M80
电源 Power source220VAC220VAC
机床额定功率 Lathe rated   powerKw1111
加工范围
Machining range
最大加工直径
Max machining dia.
mmφ25φ25

主轴最大夹持直径

Main spindle max clamping dia.

mmφ25φ25
最大一次送料长度
Max feed length (once)
mmMax 240Max 240
主/背轴
Main/sub spindle
主轴功率
Main spindle power
Kw2.2/3.72.2/3.7
背轴功率
Sub spindle power
Kw1.5/2.21.5/2.2

主轴最大通孔直径

Main spindle max through hole dia.

mmMax φ27Max φ27
C轴分度
C axis resolution
°C1/C2 0.001°C1/C2 0.001°
主/背轴转速
Main/sub spindle rev speed
rpmMax10000/12000Max10000/12000
背轴最大夹持直径
Sub spindle max clamping dia.
mmMax φ20Max φ20

背轴最大通孔直径

Sub spindle max through hole dia.

mmMax φ27Max φ27
主轴最大行程
Main spindle max travel
有导套 With guide bushmm240240
无导套 Non guide bushmm355355
最大刀具安装数量 Max tool installed qty.pcs2222
车削刀具 OD Turning tool数量×型号 Qty.×Model6×□126×□12

侧铣刀具

Cross live tool

数量×型号 Qty.×Model4×ER164×ER16
钻孔直径 Drilling dia.mmMax Φ10Max Φ10

螺纹加工(攻丝/板牙)

Tapping/Threading die dia.

Max M8Max M8

动力头转速

Live tool rev speed

rpmMax 5000Max 5000
动力头功率 Live tool powerKw11
端面刀具
End-face tool
    (主轴Main spindle)
固定
    Fixed
数量×型号 Qty.×Model4×ER164×ER16
钻孔直径 Drilling dia.mmMax φ10Max φ10
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
Max M8Max M8
动力Live数量×型号 Qty.×Model--
钻孔直径 Drilling dia.mm--
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
--

动力头转速

Live tool rev speed

rpm--
动力头功率 Live tool powerKw--
背面刀具
Back end-face tool
    (背轴Sub spindle)
固定
    Fixed
数量×型号 Qty.×Model4×ER16-
钻孔直径 Drilling dia.mmMax φ10-
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
Max M8-
动力
Live
数量×型号 Qty.×Model-*4×ER16
钻孔直径 Drilling dia.mm-Max φ10
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
-Max M6

动力头转速

Live tool rev speed

rpm-Max 5000
动力头功率 Live tool powerKw-1
快速进给速度 Rapid feed speedm/min30(Z1/Z2/X2/Y)
    24(X1)
30(Z1/Z2/X2/Y)
    24(X1)
进给电机功率 Feed motor powerKw1(Z1/Z2/X1/X2/Y)1(Z1/Z2/X1/X2/Y)
切削油泵功率 Cutting oil pump powerKw0.40.4
主/背轴冷却油泵功率 Main/sub spindle cooling oil pump powerKw0.120.12
润滑油泵功率 Lubricating oil pump powerKw0.0040.004

接料盒最大接料长度

Max collecting length of workpieces collect box

mm9090

主轴高度(主/背轴距离床身最底部)

Main/sub spindle center to the bottom of lathe body

mm10501050
切削油箱体积 Cutting oil   tank volumeL180180
净重 Net weightKg23002600
外形尺寸(长×宽×高)Dimensions(L×W×H)mm2178×1278×17802178×1278×1780

Notes

1. 车削刀具长度OD Turning tool length125mm

2. *4×ER16标配2支动力、2支固定刀座可选4支抽芯动力刀座

    *4×ER16: Standard 2 live and 2 fixed tool holder (Option: 4 live tool holder)

技术参数 如有变更,恕不另行通知。

Technical parameters are subject to change without prior notice.

20/25系列    20/25 series
选配系统 OP systemSYNTEC 22TB/220TBFANUC Oi-TF Plus
电源 Power source380VAC200VAC
动力头功率 Live tool power1Kw0.75Kw
动力头转速 Live tool rev speed5000rpm4000rpm
进给电机功率 Feed motor power1.0Kw(Z1/Z2/X1/X2/Y1)0.4(Y2)0.75Kw(Z1/Z2/X1/X2/Y)0.5(Y2)
快速进给速度 Rapid feed speed30(Z1/Z2/X2/Y)
24(X1),15(Y2)
30(Z1/Z2/X2/Y)
24(X1),15(Y2)
标准配置 Standard configuration
1. 台湾新代 控制系统
Taiwan syntec control system
2. 10.4 寸彩色液晶显示
10.4 inch Color LCD display
3. 主/背轴冷却系统
Main/sub spindle cooling system
4. 润滑系统
Lricating system
5. 旋转导套装置
Rotatory guide bush
6. 主/背轴吹气装置
Main/sub spindle air blowing device
7. LED工作照明灯
Main/sub spindle air blowing device
8. 漏电保护装置
Electric leakage protection
9. 变压器
Transformer
10. 外置照明灯接口
External light connector
11. 3色警示灯
3-colour tower light
12. 上银/银泰丝杆/导轨,C3级
HIWIN/PMI screw/guide rail, Class 3
13. 油箱
Cutting oil tank
14. 主轴夹头/背轴夹头/导套各1个
Main/sub spindle collet 1pcs; guide bush 1 pcs
15. 工具箱
Tool cabinet
选配装置 Optional configuration
1. 自动送料机
Automatic bar feeder
2. 排屑机
Chip conveyor
3. 油雾收集器
Oil mist collector
4. 高压泵
High pressure pump
5. 长工件回收装置
Long workpiece collector
6. 工件传送带
Workpiece belt conveyor
7. 外置照明灯
xternal working litht
8. 断丝锥检测装置
Electric leakage protection
9. 材料切断检测装置
cut-off tool breakage detector
10. 异形材料夹紧装置
Special shaped material clamping device
11.自动灭火装置
Automatic fire extinguisher
