双主轴走心机SZ-326F
产品型号:SZ-326F
产品特点
●全新一体式的床身,借助有限元分析(FEA)进行优化设计,在满足高刚性、高精密加工 的同时,在吸收振动、减少共振方面效果明显
●标配装刀数量35把,〔可扩展40把〕,刀具丰富,适合复杂零件的加工;
●可选择机械导套或者电导套结构模式,实现高速、高精度加工;

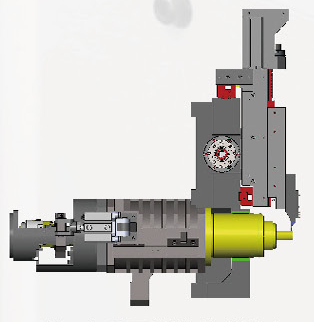

●侧铣动力采用中惯量伺服电机,扭力大刀具采用油冷模式,提高动力头寿命;
●背轴刀台刀具具备:车削、侧面铣削、正面偏心加工、镗孔加工,完全实现主背轴同时加工能力,高效生产;

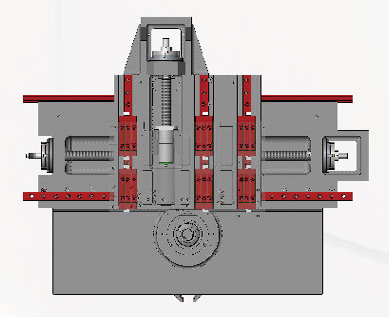

●进给轴采用30型滚柱导轨及选用加长滑块和32型双螺母丝杆,支撑刚性强,丝杆寿命更长;

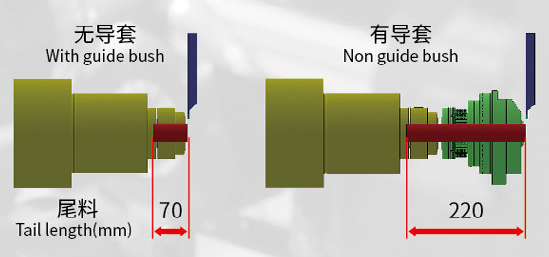

●有导套与无导套灵活切换,可实现一机两用;
产品详情
加工应用:

医疗器械、五金工具、纺织机械、电子通信、航空航天等

结构配置(功能扩展):




技术参数:
型号
Model

SZ-326F

6轴,双主轴

6 axis, dual spindle

SZ-386F

6轴,双主轴

6 axis, dual spindle

刀具排布简图

Cutting-tool layout sketch

NC装置 NC device三菱 Mitsubbishi M80三菱 Mitsubbishi M80
电源 Power source200AVC200AVC
机床额定功率 Lathe rated   powerKw2020
加工范围
Machining range

最大加工直径

Machining range dia.

mm32∅ 38

主轴最大夹持直径

Main spindle max clamping dia.

mm32∅ 38

最大一次送料长度

Max feed length (once)

mm320320
主/背轴
Main/sub spindle
主轴功率 Main spindle powerKw5.5/7.55.5/7.5
背轴功率 Sub spindle powerKw3.7/5.53.7/5.5
主轴最大通孔直径
Main spindle max through hole dia.
mm3939
C轴分度 C axis resolution°0.0010.001
主/背轴转速
Main/sub spindle rev speed
rpm60005000
背轴最大夹持直径
Sub spindle max clamping dia.
mm32∅ 38
背轴最大通孔直径
Sub spindle max through hole dia.
mm∅ 39∅ 39
主轴最大钻孔深度
Main spindle max drilling depth
mm6060
主轴最大行程
Main spindle max travel
有导套 With guide bushmm320320
无导套 Non guide bushmm8080
最大刀具安装数量 Max tool   installed qty.pcs3535
主轴刀具 Main spindle tool
①车削刀具   OD Turning tool数量×型号 Qty.×Model6X¨164X□16+1X□20
②侧铣刀具
    Cross live tool
数量×型号 Qty.×Model5XER16+1XER205XER16+1XER20
钻孔直径 Drilling dia.mm∅ 10∅ 10
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
M8M8
动力头转速 Live tool rev speedrpmMax 4500Max 4500
动力头功率 Live tool powerKw1.51.5
③端面固定刀具
    End face fixed tool
数量×型号 Qty.×Model7XER167XER16
钻孔直径 Drilling dia.mm∅ 10∅ 10
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
M8M8
背轴刀具 Sub spindle tool
⑥端面固定
    End face fixed
数量×型号 Qty.×Model4×ER164×ER16
钻孔直径 Drilling dia.mmMax φ10Max φ10

螺纹加工(攻丝/板牙)

Tapping/Threading die dia.

Max M8Max M8
动力刀具
Live tool
⑥端面动力
    End face live tool
数量×型号 Qty.×Model4×ER164×ER16
钻孔直径 Drilling dia.mmMax φ10Max φ10
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
Max M8Max M8

动力头转速

Live tool rev speed

rpmMax 4500Max 4500

动力头功率 Live tool powerKw1.51.5
⑤侧铣刀具
    Cross live tool
数量×型号 Qty.×Model4×ER164×ER16
钻孔直径 Drilling dia.mmMax φ10Max φ10
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
Max M8Max M8
④车刀   OD Turning tool4X¨124X¨12
电导套 Electronic rotary guide bushKw11
快速进给速度 Rapid feed speedm/min24(Z1/Z2/X1/X2/Y1/Y2)24(Z1/Z2/X1/X2/Y1/Y2)
进给电机功率 Feed motor powerKw1.5(Z1/Z2/X1/X2/Y1/Y2)1.5(Z1/Z2/X1/X2/Y1/Y2)
切削油泵功率 Cutting oil pump powerKw0.40.4
主/背轴冷却油泵功率 Main/sub spindle cooling oil pump powerKw1.21.2
润滑油泵功率 Lubricating oil pump powerKw0.0150.015
接料盒最大接料长度  Max collecting length of workpieces collect boxmm100100

主轴高度(主/背轴距离床身最底部)

Main/sub spindle center to the bottom of lathe body

mm11001100
切削油箱体积 Cutting oil tank volumeL180180
气源压力 Air pressureMpa≥0.5≥0.5
净重 Net weightKg50005000
外形尺寸(长×宽×高)Dimensions(L×W×H)mm2850X1600X20602850X1600X2060

注Notes:技术参数 如有变更,恕不另行通知。Technical parameters are subject to change without prior notice.

326F/386F系列 326F/386F series
选配系统 OP   systemSYNTEC 220TBFANUC Oi-TF Plus
电源 Power   source380VAC200VAC
侧铣动力头功率Cross   live tool power1.7Kw1.2Kw
侧铣动力头转速Cross   live tool rev speed4500rpm4500rpm
背面动力头功率Back   live tool power 1.7Kw1.2Kw
背面动力头转速Back   live tool rev speed4500rpm4500rpm
进给电机功率 Feed   motor power1.7Kw(Z1/Z2/X1/X2/Y1/Y2)1.2Kw(Z1/Z2/X1/X2/Y1/Y2)
快速进给速度 Rapid   feed speed24(Z1/Z2/X1/X2/Y1/Y2)24(Z1/Z2/X1/X2/Y1/Y2)
标准配置 Standard configuration
1. 台湾新代 控制系统
Taiwan syntec control system
日本FANUC Oi-TF plus控制系统(选配)
Japan FANUC control system
2. 10.4 寸彩色液晶显示
10.4 inch Color LCD display
3. 主/背轴冷却系统
Main/sub spindle cooling system
4. 润滑系统
Lricating system
5. 旋转导套装置
Rotatory guide bush
6. 主/背轴吹气装置
Main/sub spindle air blowing device
7. LED工作照明灯
Main/sub spindle air blowing device
8. 漏电保护装置
Electric leakage protection
9. 变压器
Transformer
10. 外置照明灯接口
External light connector
11. 3色警示灯
3-colour tower light
12. 上银/银泰丝杆/导轨,C3级
HIWIN/PMI screw/guide rail, Class 3
13. 油箱
Cutting oil tank
14. 主轴夹头/背轴夹头/导套各1个
Main/sub spindle collet 1pcs; guide bush 1 pcs
15. 工具箱
Tool cabinet
16. 传送带
Chip conveyor
17. 操作说明书
Manual book
安装尺寸:
选配装置 Optional configuration
1. 自动送料机
Automatic bar feeder
2. 排屑机
Chip conveyor
3. 油雾收集器
Oil mist collector
4. 高压泵
High pressure pump
5. 长工件回收装置
Long workpiece collector
6. 工件传送带
Workpiece belt conveyor
7. 外置照明灯
xternal working litht
8. 断丝锥检测装置
Electric leakage protection
9. 材料切断检测装置
cut-off tool breakage detector
10. 异形材料夹紧装置
Special shaped material clamping device
11.旋风铣刀座
Thread whirling tool holder
12. 正面偏心座(一托三)
Front eccentric tool holder


周边设备:
