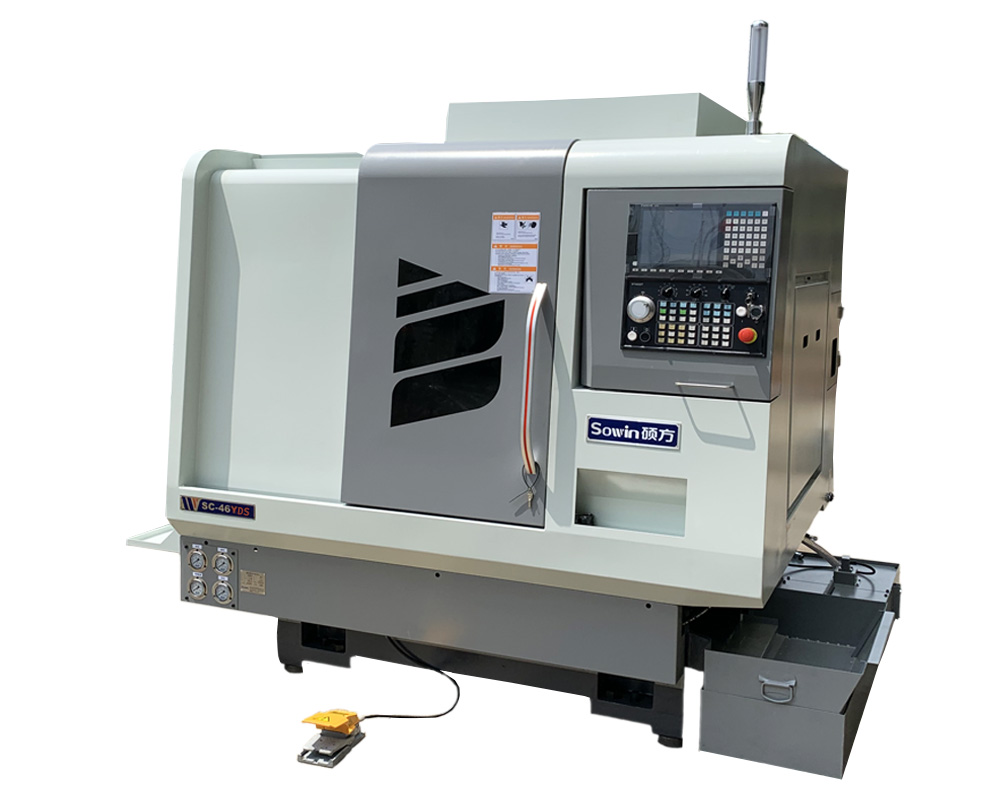

车铣复合SC-46YD
产品型号:SC-46YDS
产品特点
机器特点
●整体式高品质铸铁床身,30°斜床身结构设计,低重心,且床身结构经过有限元分析,采用加强筋结构,使整机具备高刚性和优良的抗震性能。
●导轨采用高性能滚柱导轨,超重负荷加长型滑块,使之具备高精度、快速移动、低磨耗等优异特性。
●丝杠采用高精度C3研磨级滚珠丝杠,重载型双螺母,丝杠做固定预拉伸,保证出色的刚性、机床精度和热稳定性。
●主轴采用高精度P4级角接触球轴承,前三后二的重负荷设计组合,有效确保刚性和精度。
●刀塔采用伺服马达驱动,可就近换刀,换刀速度快。刀塔锁紧为油压锁定,锁紧力強,刀塔稳定性高,实现刀塔高刚性及高精度特点。
产品详情
加工应用:

医疗器械、五金工具、纺织机械、电子通信、航空航天等

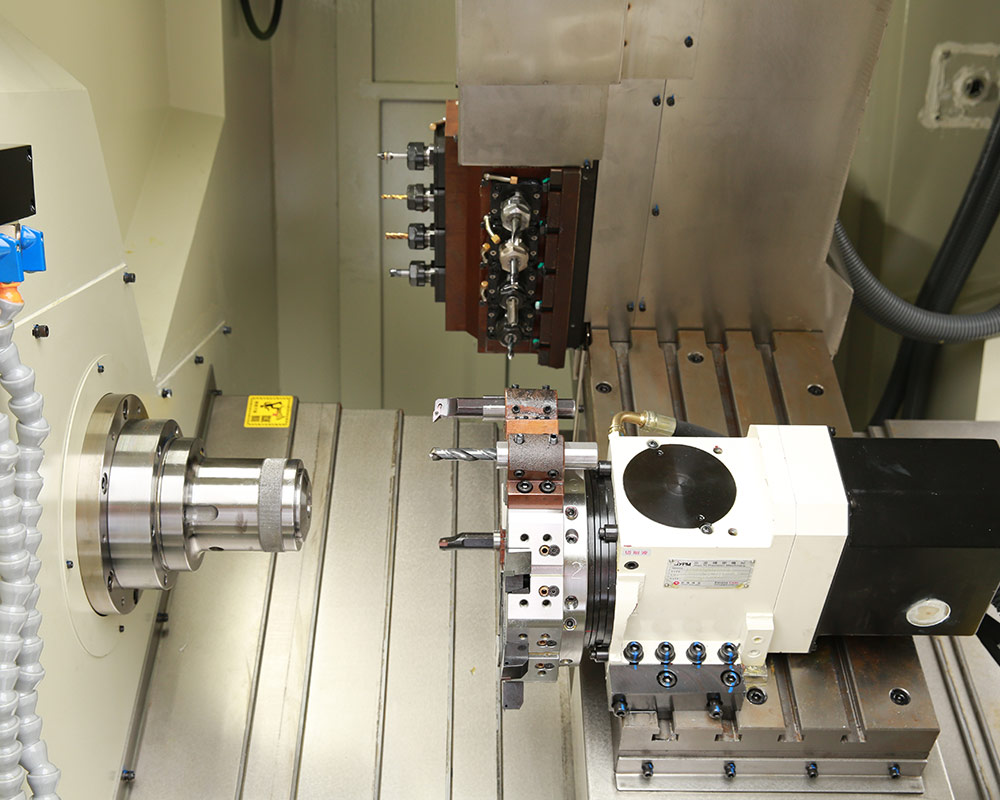

结构配置(功能扩展):




技术参数:

技术参数表(三菱)

型号

单位

SC-46YD

SC-46Y

NC系统


三菱E80

三菱E80

床身最大回转直径

mm

Φ240

Φ450

最大加工长度

mm

150

150

最大加工直径(盘类)

mm

Φ150

Φ150

主轴中心到工作台面距离

mm

75

75

主轴通孔直径

mm

56

56

过最大棒料直径

mm

45

45

主轴端部形式

A2-5

A2-5

主轴电机功率

kw

5.5(连续)

5.5(连续)

主轴最高转速

rpm

6000

6000

刀塔形式(工位数)

mm

8工位_伺服

排刀单孔镗刀座规格(数量)

mm

1*Φ25(1个)

1*Φ25(2个)

排刀双孔镗刀座规格(数量)

mm

排刀单刀车刀座规格(数量)

mm

1*□20(1个)

排刀双刀车刀座规格(数量)

mm

2*□20(1个)

X轴电机功率

kw

2.2

2.2

Z轴电机功率

kw

2.2

2.2

Y轴电机功率

kw

1.5

1.5

X轴行程(直径)

mm

1100

1100

Z轴行程

mm

350

350

Y轴行程

mm

240

240

X轴快速进给速度

m/min

24

24

Z轴快速进给速度

m/min

24

24

Y轴快速进给速度

m/min

24

24

X/Y/Z轴定位精度

mm

0.005

0.005

X/Y/Z轴重复定位精度

mm

0.003

0.003

主轴旋转跳动精度

mm

0.003

0.003

动力头刀具(端+侧)

4* ER25端固+

4* ER25端旋+

4* ER25侧旋

4* ER25端固+

4* ER25端旋+

4* ER25侧旋

端铣动力头电机功率

kw

2.2

2.2

侧铣动力头电机功率

kw

2.2

2.2

端铣动力头最高转速

rpm

4000

4000

侧铣动力头最高转速

rpm

4000

4000

动力头最大钻孔直径

mm

Φ10

Φ10

动力头最大攻牙直径

mm

M8(钢)

M10(铜铝)

M8(钢)

M10(铜铝)

刀具安装数量


21

16

重量

kg

3500

3400

机床尺寸(长×宽×高)

mm

2370*1850*2120

2370*1850*2120


选配系统

单位

新代SYNTEC22TB

FANUC 0i-TF Plus

X轴电机功率

kw

3.1

1.8

Z轴电机功率

kw

2.4

1.8

Y轴电机功率

kw

1.7

1.2

端铣动力头电机功率

kw

2.3

1.8

侧铣动力头电机功率

kw

5000

3000

端铣动力头最高转速

rpm

2.3

1.8

侧铣动力头最高转速

rpm

5000

3000
