单主轴走心机SZ-12C2
产品型号:SZ-12C2
产品特点
●标准瑞士三轴单主轴走心机,性能稳定,市场保有量大,性价比超高。
●采用高精度C3研磨级滚珠丝杠,P级精度导轨,快递移动速度可达30m/min。
●配置自主研发的风冷电主轴,内部采用高精度P4级角接触球轴承,确保刚性、精度及热稳定性。

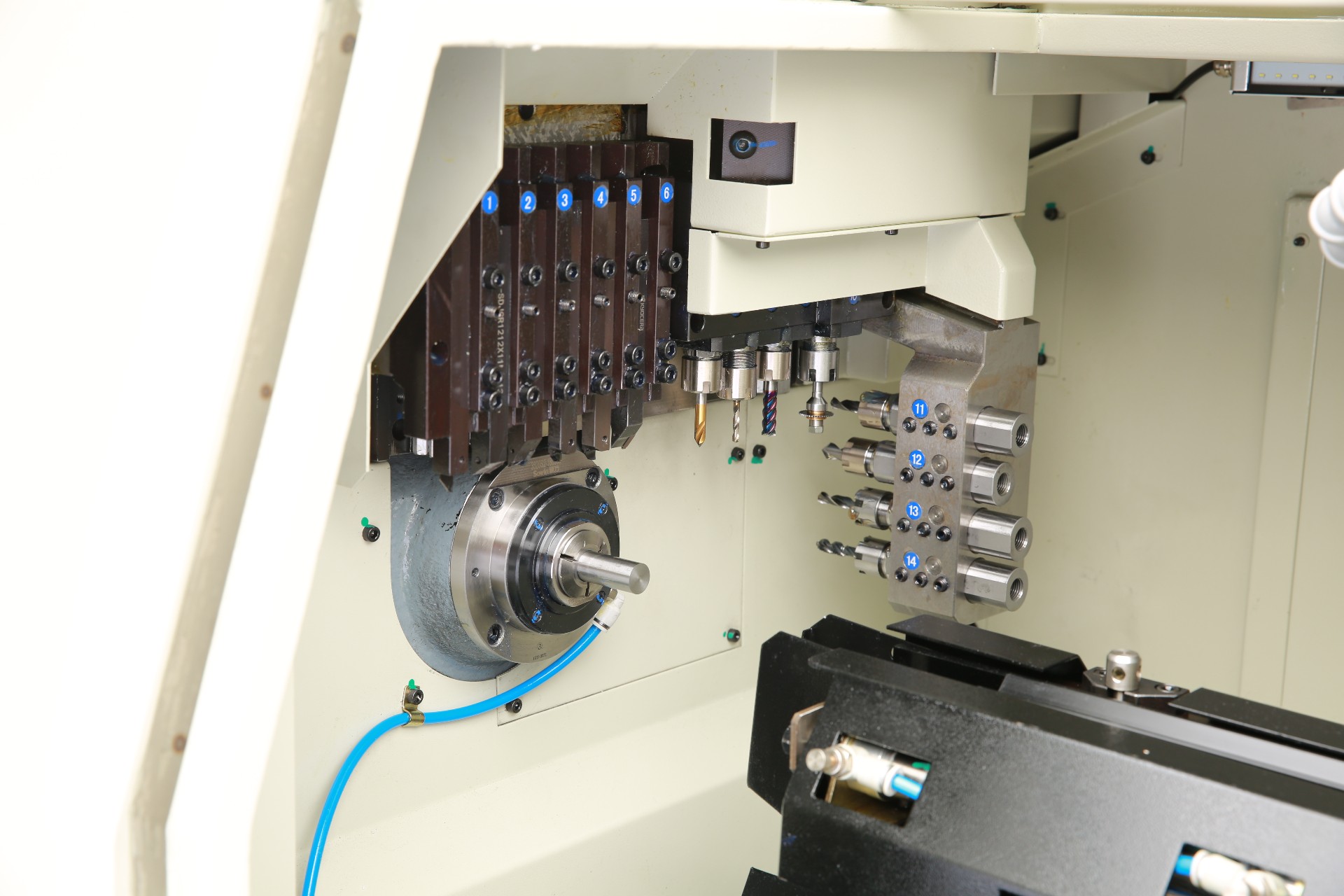

●横向排刀方式,排屑容易,刀架高刚性。
●支持车/铣/钻/攻牙/雕刻等,可一次完成多种复杂零件加工。
●采用花键轴同步导套模式,一次送料长度为120mm,保证长轴类零件精度稳定。
●采用长短一体型零件收集装置。
●标配日本三菱E80系统。
产品详情
加工应用:

医疗器械、五金工具、纺织机械、电子通信、航空航天等

结构配置(功能扩展):




技术参数:
型号
Model
SZ-12C2
3轴,单主轴
3 axis, single spindle

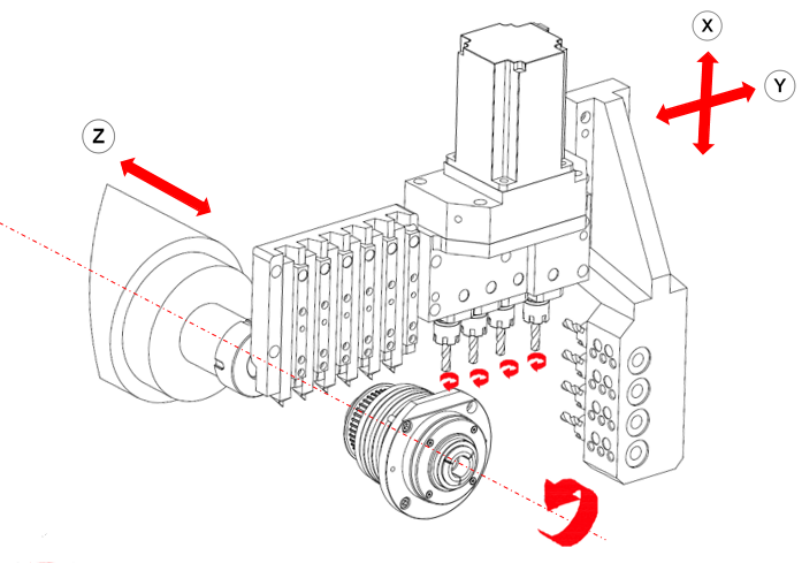

刀具排布简图
Cutting-tool layout sketch
NC装置   NC device三菱   Mitsubishi E80
电源 Power source200VAC
机床额定功率 Lathe rated   powerKw7
加工范围
Machining range
最大加工直径
Max machining dia.
mmφ12
主轴最大夹持直径
Main spindle max clamping dia.
mmφ12
最大一次送料长度
Max feed length (once)
mmMax 120
主轴
Main spindle
主轴功率
Main spindle power
Kw1.5
主轴最大通孔直径
Main spindle max through hole dia.
mmMax φ12
C轴分度
C axis resolution
°C1 0.001°
主轴转速
Main spindle rev speed
rpmMax7000

主轴最大行程

Main spindle max travel

有导套 With guide bushmm120
最大刀具安装数量 Max tool installed qty.pcs14
车削刀具 OD Turning tool数量×型号 Qty.×Model¨10
侧铣刀具
Cross live tool
数量×型号 Qty.×Model4×ER11
钻孔直径 Drilling dia.mmMax Φ7
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
Max M6
动力头转速 Live tool rev speedrpmMax 5000
动力头功率 Live tool powerKw1
端面刀具
End-face tool(主轴Main spindle)
固定
    Fixed
数量×型号 Qty.×Model4×ER11
钻孔直径 Drilling dia.mmMax Φ7
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
Max M6
动力
Live
数量×型号 Qty.×Model-
钻孔直径 Drilling dia.mm-
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
-
动力头转速 Live tool rev speedrpm-
动力头功率 Live tool powerKw-
快速进给速度 Rapid feed speedm/min30(Z/Y)
    15(X)
进给电机功率 Feed motor powerKw1(Z/X/Y)
切削油泵功率 Cutting oil pump powerKw0.35
主轴冷却风扇功率 Main spindle cooling fan powerKw0.04
润滑油泵功率 Lubricating oil pump powerKw0.035
接料盒最大接料长度
Max collecting length of workpieces collect box
mm50
主轴高度(主/背轴距离床身最底部)
Main/sub spindle center to the bottom of lathe body
mm955
切削油箱体积 Cutting oil tank volumeL120
净重 Net weightKg1600
外形尺寸(长×宽×高)Dimensions(L×W×H)mm1716×1410×1560

注:可选配新代、FANUC系统。

12C/20C系列  12C/20C series

选配系统 OP systemSYNTEC 22TBFANUC Oi-TF Plus
电源 Power source380VAC200VAC
动力头功率 Live tool power1Kw0.75Kw
动力头转速 Live tool rev speed5000rpm4000rpm
进给电机功率 Feed motor power1(Z/X/Y)0.75(Z/X/Y)
快速进给速度 Rapid feed speed30(Z/Y)
15(X)
30(Z/Y)
15(X)
标准配置 Standard configuration
1. 台湾新代 控制系统
Taiwan syntec control system
2. 10.4 寸彩色液晶显示
10.4 inch Color LCD display
3. 主/背轴冷却系统
Main/sub spindle cooling system
4. 润滑系统
Lricating system
5. 旋转导套装置
Rotatory guide bush
6. 主/背轴吹气装置
Main/sub spindle air blowing device
7. LED工作照明灯
Main/sub spindle air blowing device
8. 漏电保护装置
Electric leakage protection
9. 变压器
Transformer
10. 外置照明灯接口
External light connector
11. 3色警示灯
3-colour tower light
12. 上银/银泰丝杆/导轨,C3级
HIWIN/PMI screw/guide rail, Class 3
13. 油箱
Cutting oil tank
14. 主轴夹头/背轴夹头/导套各1个
Main/sub spindle collet 1pcs; guide bush 1 pcs
15. 工具箱
Tool cabinet
选配装置 Optional configuration

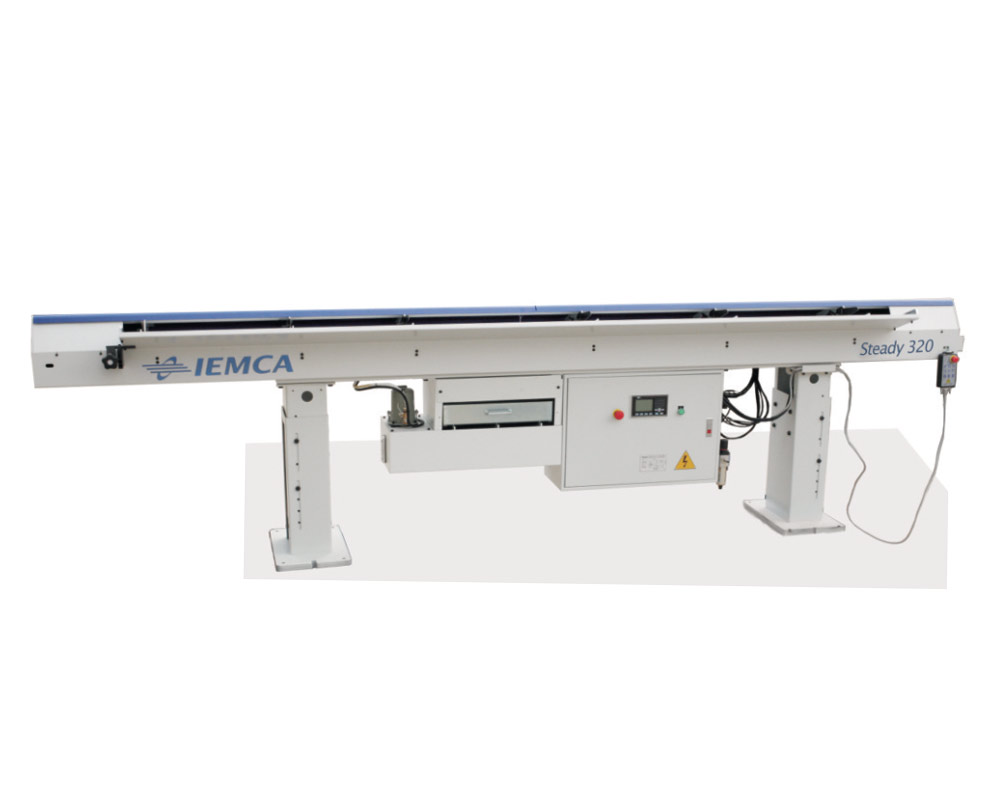

1. 自动送料机
Automatic bar feeder
2. 排屑机
Chip conveyor
3. 油雾收集器
Oil mist collector
4. 高压泵
High pressure pump
5. 长工件回收装置
Long workpiece collector
6. 工件传送带
Workpiece belt conveyor
7. 外置照明灯
xternal working litht
8. 断丝锥检测装置
Electric leakage protection
9. 材料切断检测装置
cut-off tool breakage detector
10. 异形材料夹紧装置
Special shaped material clamping device
11.自动灭火装置
Automatic fire extinguisher
