单主轴走心机SZ-20C3
产品型号:SZ-20C3
产品特点
●标准瑞士三轴单主轴走心机,性能稳定,市场保有量大,性价比超高。
●采用高精度C3研磨级滚珠丝杠,P级精度导轨,快递移动速度可达30m/min。
●配置自主研发的风冷电主轴,内部采用高精度P4级角接触球轴承,确保刚性、精度及热稳定性。
●横向排刀方式,排屑容易,刀架高刚性。
●支持车/铣/钻/攻牙/雕刻等,可一次完成多种复杂零件加工。
●采用花键轴同步导套模式,一次送料长度为240mm,保证长轴类零件精度稳定。
●采用长短一体型零件收集装置。
●标配日本三菱E80系统。
产品详情
加工应用:

医疗器械、五金工具、纺织机械、电子通信、航空航天等

结构配置(功能扩展):




技术参数:
型号
Model
SZ-20C1
3轴,单主轴
3 axis, single spindle
SZ-20C2
3轴,单主轴
3 axis, single spindle
SZ-20C3
3轴,单主轴
3 axis, single spindle

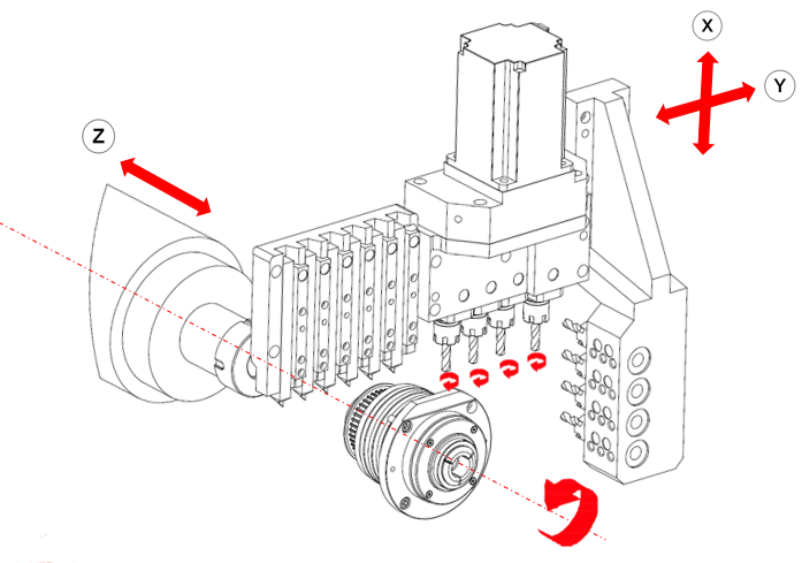

刀具排布简图

Cutting-tool layout sketch

c1.png c2.png c3.png
NC装置   NC device 三菱   Mitsubishi E80 三菱   Mitsubishi E80 三菱   Mitsubishi E80
电源 Power source 200VAC 200VAC 200VAC
机床额定功率 Lathe rated power Kw 7 7 7
加工范围
Machining range

最大加工直径

Max machining dia.

mm φ20 φ20 φ20

主轴最大夹持直径

Main spindle max clamping dia.

mm φ20 φ20 φ20

最大一次送料长度

Max feed length (once)

mm Max 240 Max 240 Max 240
主轴
Main spindle

主轴功

率Main spindle power

Kw 2.2 2.2 2.2

主轴最大通孔直径

Main spindle max through hole dia.

mm Max φ21 Max φ21 Max φ21

C轴分度

C axis resolution

° C1 0.001° C1 0.001° C1 0.001°

主轴转速

Main spindle rev speed

rpm Max7000 Max7000 Max7000

主轴最大行程

Main spindle max travel

有导套 With guide bush mm 240 240 240
最大刀具安装数量 Max tool installed qty. pcs 11 14 16
车削刀具 OD Turning tool 数量×型号 Qty.×Model 7ר12 6ר12 6ר12
侧铣刀具
Cross live tool
数量×型号 Qty.×Model - 4×ER16 4×ER16
钻孔直径 Drilling dia. mm - Max Φ10 Max Φ10
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
- Max M8 Max M8

动力头转速

Live tool rev speed

rpm - Max 5000 Max 5000
动力头功率 Live tool power Kw - 1 1
端面刀具
    End-face tool
    (主轴Main spindle)
固定
    Fixed
数量×型号 Qty.×Model 5×ER16 4×ER16 3×ER16
钻孔直径 Drilling dia. mm Max φ10 Max φ10 Max φ10
螺纹加工(攻丝/板牙)
Tapping/Threading die dia.
Max M8 Max M8 Max M8

动力

Live

数量×型号 Qty.×Model - - 3×ER11
钻孔直径 Drilling dia. mm - - Max φ7

螺纹加工(攻丝/板牙)

Tapping/Threading die dia.

- - Max M6

动力头转速

Live tool rev speed

rpm - - Max5000
动力头功率 Live tool power Kw - - 0.4

快速进给速度Rapid feed speed

m/mi

30(Z/Y)

15(X)

30(Z/Y)
15(X)

30(Z/Y)

15(X)

进给电机功率 Feed motor power Kw 1(Z/X/Y) 1(Z/X/Y) 1(Z/X/Y)
切削油泵功率 Cutting oil pump power Kw 0.35 0.35 0.35
主轴冷却风扇功率 Main spindle cooling fan power Kw 0.04 0.04 0.04
润滑油泵功率 Lubricating oil pump power Kw 0.035 0.035 0.035

接料盒最大接料长度

Max collecting length of workpieces collect box

mm 50 50 50

主轴高度(主/背轴距离床身最底部)

Main/sub spindle center to the bottom of lathe body

mm 955 955 955
切削油箱体积 Cutting oil tank volume L 120 120 120
净重 Net weight Kg 1700 1700 1700
外形尺寸(长×宽×高)Dimensions(L×W×H) mm 1716×1410×1560 1716×1410×1560 1716×1410×1560

注:可选配新代、FANUC系统。

12C/20C系列    12C/20C series
选配系统 OP   system SYNTEC 22TB FANUC Oi-TF Plus
电源 Power   source 380VAC 200VAC
动力头功率 Live   tool power 1Kw 0.75Kw
动力头转速 Live   tool rev speed 5000rpm 4000rpm
进给电机功率 Feed   motor power 1(Z/X/Y) 0.75(Z/X/Y)
快速进给速度 Rapid   feed speed 30(Z/Y)
    15(X)
30(Z/Y)
    15(X)
标准配置 Standard configuration
1. 台湾新代 控制系统
Taiwan syntec control system
2. 10.4 寸彩色液晶显示
10.4 inch Color LCD display
3. 主/背轴冷却系统
Main/sub spindle cooling system
4. 润滑系统
Lricating system
5. 旋转导套装置
Rotatory guide bush
6. 主/背轴吹气装置
Main/sub spindle air blowing device
7. LED工作照明灯
Main/sub spindle air blowing device
8. 漏电保护装置
Electric leakage protection
9. 变压器
Transformer
10. 外置照明灯接口
External light connector
11. 3色警示灯
3-colour tower light
12. 上银/银泰丝杆/导轨,C3级
HIWIN/PMI screw/guide rail, Class 3
13. 油箱
Cutting oil tank
14. 主轴夹头/背轴夹头/导套各1个
Main/sub spindle collet 1pcs; guide bush 1 pcs
15. 工具箱
Tool cabinet
选配装置 Optional configuration
1. 自动送料机
Automatic bar feeder
2. 排屑机
Chip conveyor
3. 油雾收集器
Oil mist collector
4. 高压泵
High pressure pump
5. 长工件回收装置
Long workpiece collector
6. 工件传送带
Workpiece belt conveyor
7. 外置照明灯
xternal working litht
8. 断丝锥检测装置
Electric leakage protection
9. 材料切断检测装置
cut-off tool breakage detector
10. 异形材料夹紧装置
Special shaped material clamping device
11.自动灭火装置
Automatic fire extinguisher



周边设备:
